托利多称重传感器有哪些防干扰技术(二)

时间:2020-08-01 浏览次数:1082次

防干扰对托利多传感器的稳定使用,十分重要,做好防干扰措施可以说是必不可少的,我之前已经介绍过屏蔽技术,那今天就继续来介绍其他的防干扰技术。

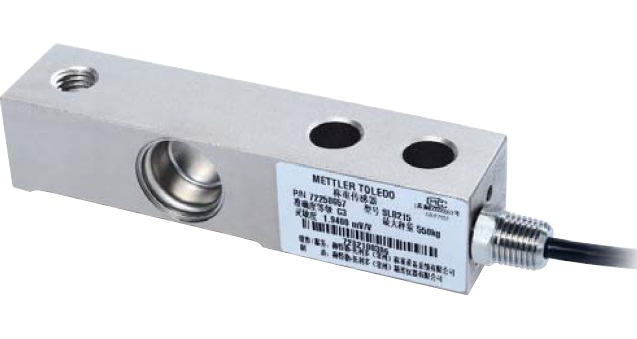

托利多SLB215称重传感器

一  接地装置技术

接地装置技术是抑止干扰的高效技术中的一种,是屏弊技术的重要保证。恰当的接地装置能够高效地抑止外部干扰,增强测试系统的可靠性,减低系统自身引起的干扰因素。接地装置有两个目地:安全和干扰抑止。因而,接地装置可分为保护接地、屏弊接地装置和信号接地装置。保护接地的目地是为了安全。传感器测量装置的机壳和底盘应接地装置。接地电阻应低于10Ω。屏弊接地装置是由干扰电压对地建立的低电阻路径,以避免出现对测量装置的干扰。接地电阻应低于0.02Ω。

不一样的传感器检验条件对接地装置方法也是有不一样的标准,因而必须选用适合的接地装置方法。较常用的接地装置方法有单点接地装置和多点接地装置。列出了下列二种不一样的接地装置处置方法。

1 一点接地装置

在低频电路中,通常推荐选用一点接地装置,即径向接地线和母线接地装置电路。径向接地装置指的是电路中的各功能电路借助导线直接与零电位基准点相接;母线式接地装置是用具备相应截面积的优质导体做为接地母线,直接与零电点相接,并与各功能块的接地装置相连接在电路中能够联接到旁边的总线。这时,要是选用多点接地装置,电路中会建立好几个接地装置回路。当低频信号或脉冲磁场借助这些电路时,会引起电磁感应噪音。因为每一个接地装置电路的性能不一样,在电路的不一样闭合点会引起电位差,建立干扰。为了避免出现这类情形,最好是选用接地装置的方法中的一种。

传感器和测量装置组成1个完整的检测系统,但两者很有可能相距甚远。因为工业现场接地装置电流的复杂性,机壳两部分接地点之间的电位通常不一样。要是传感器和测量装置的零电位两点接地装置,即两点接地装置,则会出现大电流穿过内阻较低的信号传输线,引起电压降和串模干扰。因而,在这类情形下,也应选用一点接地装置方法。

2多点接地装置

高频电路通常推荐选用多点接地装置。高频时,即便是一小段接地线也会引起比较大的阻抗压降。此外,因为分布电容的干扰,不太可能进行一点接地装置。因而,可选用平面接地装置方法,即点接地装置方法中选用多重接地装置方法,用一个优质的导电平面体(如多层电路板中的一层)联接到零电位基准点,每一个高频电路的接地装置联接到旁边的导电平面体上。因为导电平面的高频阻抗比较小 ,各部分的电位基本一致。与此同时,提高了旁路电容,减低了电压降。因而,这类情形下选用多点接地装置方法。

二 过滤技术

滤波器是抑止交流串模干扰的高效手段中的一种。传感器检验电路中较常用的滤波电路有RC滤波器、交流电源滤波器和真电流滤波器。

以上就是托利多传感器防干扰所使用的技术了,这些措施都有效的减少了周围环境对传感器的干扰,保证了传感器运行的稳定性,通过上述的介绍,不知道大家是不是了解了,如果大家还有什么想要了解的,欢迎大家关注苏州安桥电子有限公司。
