托利多称重传感器有哪些防干扰技术(一)

时间:2020-08-01 浏览次数:508次

我们都知道传感器在称重的时候,极易受周围环境的干扰,这些干扰十分容易影响到称重结果的准确性,甚至会损坏传感器,所以防干扰对传感器的使用来说十分重要,所以我们今天就来讲解一下托利多传感器都使用了那些防干扰技术吧。

托利多传感器

一 屏弊技术

容器是用金属材料做的。将须要防护的电路包在里面,能够有效地避免电场或磁场的干扰。这类方式叫做屏弊。屏弊可分成静电屏蔽、电磁屏蔽和低频磁屏蔽。

1 静电屏蔽

依据电磁学基本原理,摆放在静电场中的密封空心导体內部沒有电场线,其內部点是等电位的。运用这一个基本原理,1个封闭的金属容器由铜或铝等导电性好的金属制作而成,并与接地线联接。被防护电路的值为r,因而外部干扰电场不干扰內部电路。相反,內部电路形成的电场并不会干扰外部电路。这类方式 叫做静电屏蔽。比如说,在传感器测量电路中,在电力变压器的1次侧和2次侧中间有空隙的导体被插进并接地保护,以避免2个绕组中间的静电耦合。这类方式 是静电屏蔽。

2 电磁屏蔽

针对高频干扰磁场,运用涡流原理使高频干扰电磁场在屏弊金属中形成涡流,损耗干扰磁场的能量。涡流磁场冲抵高频干扰磁场,防护电路不受高频电磁场的干扰。这类屏弊方式 叫做电磁屏蔽。要是电磁屏蔽层接地保护,它还具备静电屏蔽的效果。传感器的輸出电缆通常用铜网屏弊,具备静电屏蔽和电磁屏蔽的效果。屏蔽材料必需是导电性好的低电阻原料,如铜、铝或镀银铜。

3低频磁屏蔽

当干扰为低频磁场时,涡流现象不突出,仅选用上述方式 抗干扰能力成效不太好。因而,必须选用高导磁原料做为屏弊层,将低频干扰磁感应线限制在磁阻较小的磁屏蔽层中。防护电路不受低频磁耦合干扰。这类屏弊方式 通常叫做低频磁屏蔽。传感器检测仪的铁壳起着低频磁屏蔽的效果。要是更进一步接地保护,它将同時起着静电屏蔽和电磁屏蔽的效果。

根据上述3种较常用的屏弊技术,复合屏蔽电缆也可适用于干扰嚴重的另一边,即外层为低频磁屏蔽层。内层为电磁屏蔽层,可做到双重屏弊成效。比如说,电容式传感器的寄生电容是须要解决的关键问题,不然会降低其传输效率和灵敏度。传感器必需用静电屏蔽,其电极引线选用双屏弊技术,即通常所说的驱动电缆技术。该方式 能有效地克服传感器在使用中的寄生电容。

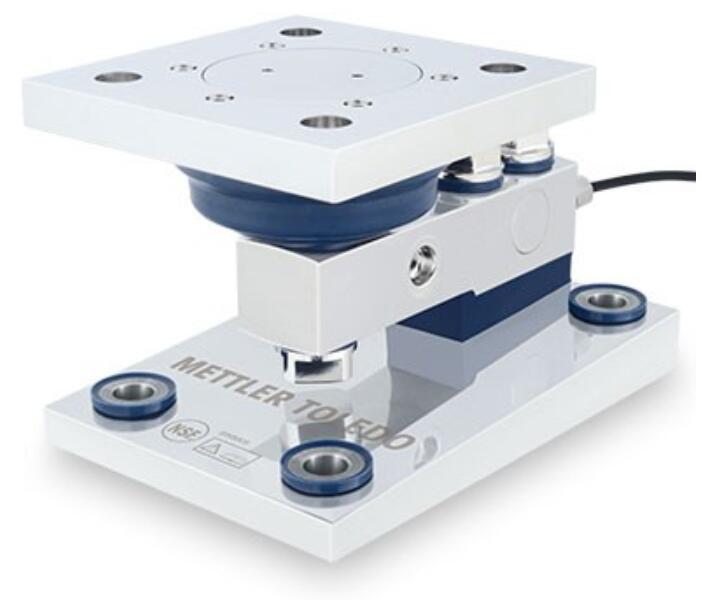

托利多1241称重传感器

上述是传感器防干扰技术中屏蔽技术的三种屏蔽方式,这种屏蔽方式可以有效的阻挡一些干扰,保护传感器不受到太大的干扰。苏州安桥电子有限公司是一家与梅特勒托利多、德国塞多利斯、美国奥豪斯等国内外众多知名企业建立了长期的合作关系的公司,产品品质有保障,为客户提供质优价廉的高品质计量产品一直是我们的宗旨。
