产品特点和优势

防爆等级：Ex mb [ia]  ia  IIC T5

技术说明：      防尘式

PLC版

防护等级：       IP67

SS304全不锈钢外壳

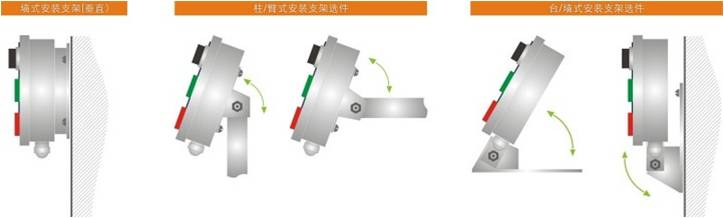

安装方式：       墙式安装支架（垂直）

柱/臂式安装支架选件

台/墙式安装支架选件

外形尺寸：       180*160*70mm

260*160*100mm

人机界面：      背光可控的LCD显示

4只功能键，10只数字键

称重性能：      2 路5线制，激励电压5V

300,000内分辨率, 30次/秒

CMC III 计量等级

可驱动4只350Ω阻抗的称重传感器

（或并联等效电阻>87Ω）

供电电源：      AC86~240V

50~60Hz

03A Max

安全电池组（内置）

串行接口：      1 x RS-232

1 x RS-485（隔离）

工业接口：      16位精度4~20mA输出

AS-Interface工业总线

ProfiBus-DP工业总线

DeviceNet工业总线

Ethernet/IP工业以太网

Modbus/TCP工业以太网

控制功能：      预置点/高低位报警输出

定值控制/配料

产品说明

•功能描述

T5x本质安全型防爆称重终端是传力公司专为具有气体及粉尘爆炸危险的场合开发的称重终端。选用高品质、防爆型的电子元件以及密封式的设计使T5x可以在十分恶劣的环境下使用。

•性能特点

清零、去皮自动打印功能单位转换：kg、g累计功能支持英文打印电池低电压指示自动关机功能。

•结构形式

配套的防爆电源，TA-0001防爆电源，防爆等级EX em[ib]IIC T5;DIP A20 T4 ,不锈钢外壳防护等级IP65,PG防尘接头提供更高的防护，不锈钢外壳及卡扣式封装更加坚固 。

•应用领域

T5x简单的界面、方便的操作、稳定的性能使其在化工、制药、石油等对防爆有严格要求的场合得到广泛的应用。

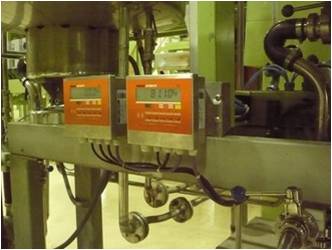

应用配置示意图

单称重显示应用

支持上位系统的配置图

图示中的称重仪表采用PROFIBUS-DP总线与上位西门子系统相联接，实际中使用的称量显示精度为1/300,000 (300kg/10g)

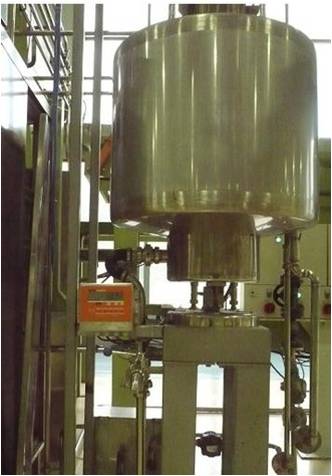

本安型防爆衡器应用

防爆灌装系统应用

防爆配料系统应用

选型表

安装方式
